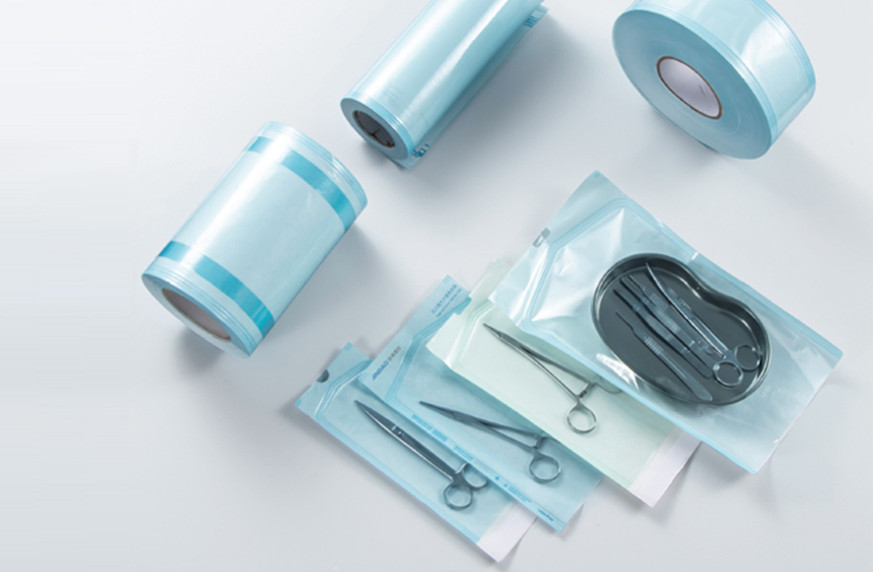

无菌屏障系统

医疗器械无菌屏障系统测试简介

一、基本概念

无菌屏障系统（Sterile Barrier System, SBS）：根据 ISO 11607 定义，是防止微生物进入并允许产品在使用时无菌呈现的最小包装。

相关概念辨析：

  • 初包装（Primary Packaging）：直接接触产品的包装

  • 无菌屏障系统（SBS）：能维持无菌状态的最小包装单元（如吸塑盒+透析纸、纸塑袋）

  • 保护性包装：防止SBS在运输、储存中受损的外包装

  • 包装系统：SBS + 保护性包装的组合

二、核心法规与标准

标准内容
ISO 11607-1终末灭菌医疗器械包装的材料、无菌屏障系统和包装系统要求
ISO 11607-2成型、密封和装配过程的确认要求
ASTM F1980无菌屏障系统加速老化标准指南
ASTM F1929染料渗透法检测密封泄漏
ASTM F88/F88M软性屏障材料密封强度测试
ASTM F1140软包装内压破裂测试
ASTM F2096气泡法检测整体泄漏（粗大泄漏）
EN 868系列终末灭菌医疗器械包装材料要求
YY/T 0681系列中国对应的无菌医疗器械包装试验方法

三、测试项目分类

1. 包装材料性能测试

项目测试方法/标准说明
克重ISO 536材料单位面积质量
厚度ISO 534影响阻隔性能
拉伸强度ASTM D882 / ISO 1924材料抗拉性能
撕裂强度ASTM D1922抗撕裂能力
透气性（Gurley）ASTM D726评估EO灭菌适用性
微生物屏障性ASTM F1608阻菌能力，最核心指标

2. 密封完整性测试（Seal Integrity）

项目标准用途
染料渗透ASTM F1929 / YY/T 0681.5检测密封通道泄漏（≥50μm）
气泡法ASTM F2096 / YY/T 0681.3检测粗大泄漏
真空衰减法ASTM F2338非破坏性检漏
目视检查ASTM F1886检查密封外观缺陷

3. 密封强度测试（Seal Strength）

项目标准说明
剥离强度ASTM F88 / YY/T 0681.2测定密封边剥离力
内压破裂ASTM F1140 / F2054测整包耐压能力

4. 老化测试（Aging）

  • 加速老化（ASTM F1980）：用Arrhenius方程，通过提高温度模拟常温储存

    • 公式：AAT = RT × Q₁₀^((T_AA - T_RT)/10)

    • 常用条件：55℃模拟25℃下的有效期，Q₁₀通常取2.0

    • 例如：55℃下放置约59天 ≈ 常温25℃下1年

  • 实时老化（Real-time Aging）：与加速老化平行进行，最终需以实时老化数据为准

5. 运输模拟测试（Distribution Simulation）

项目标准
振动ASTM D4169 / ISTA 2A / ISTA 3A
跌落ASTM D5276
堆码ASTM D4577
温湿度循环ASTM D4332
低气压（空运）ASTM D6653

四、典型测试流程

样品制备 → 灭菌处理 → 加速老化 + 实时老化(同步启动)
                              ↓
                         运输模拟测试
                              ↓
       ┌──────────────────────┼──────────────────────┐
       ↓                      ↓                      ↓
  密封完整性测试         密封强度测试           包装外观检查
  (染色渗透/气泡)        (剥离/破裂)          (目视/显微)

关键时间节点：通常在 0月、加速老化等效到期、实时老化实际到期 三个时间点进行验证。

五、不同包装形式的关注点

包装类型常见组合测试重点
软-硬包装吸塑盒+透析纸（Tyvek）揭盖力、密封均匀性、阻菌性
软-软包装纸塑袋、四边封袋剥离强度、热封通道
硬-硬包装玻璃瓶+胶塞、预灌封注射器容器密闭性（CCI）

六、常见问题与注意事项

  1. 样本量：通常每个测试项目、每个时间点至少 30个样品，关键项目按AQL或统计学要求确定

  2. 灭菌方式影响：EO、辐照、湿热灭菌对包装材料的影响不同，应在测试前完成灭菌

  3. 货架期声明：需要有实时老化数据支持，加速老化仅用于早期上市的临时支持

  4. 变更管理：包装材料、供应商、热封参数、灭菌方式变更后需重新验证

  5. 生产过程确认（ISO 11607-2）：包含IQ/OQ/PQ，热封参数需经过工艺确认
